光电耦合器

介绍

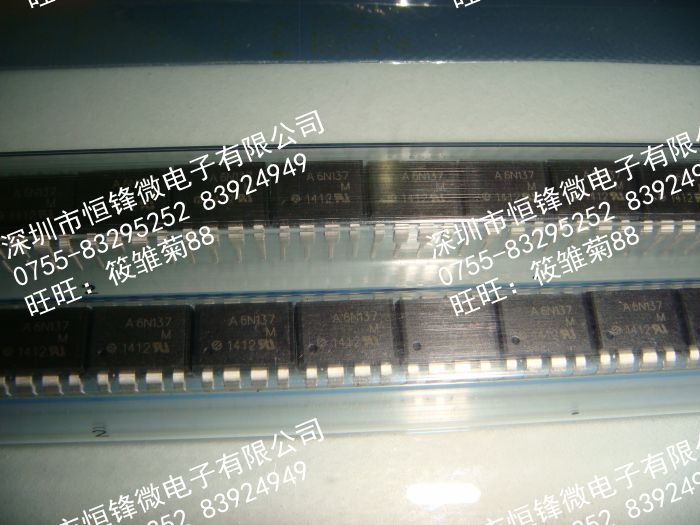

制造商零件编号： 6N137

制造商: Avago Technologies

概述

6N137

6N137光耦合器是一款用于单通道的高速光耦合器，其内部有一个850 nm波长AlGaAs LED和一个集成检测器组成，其检测器由一个光敏二极管、高增益线性运放及一个肖特基钳位的集电极开路的三极管组成。具有温度、电流和电压补偿功能，高的输入输出隔离，LSTTL/TTL兼容，高速(典型为10MBd)，5mA的极小输入电流。特性：①转换速率高达10MBit/s;②摆率高达10kV/us;③扇出系数为8;④逻辑电平输出;⑤集电极开路输出;工作参数：输入电流，低电平：250uA 输入电流，高电平：15mA 允许低电平电压(输出高)：0.8v 允许高电平电压：Vcc 电源电压、输出：5.5V 扇出(TTL负载)：8个(最多)工作温度范围：-40°C to 85°C 典型应用：高速数字开关，马达控制系统和A/D转换等。

描述

通道数:1

隔离电压:2500V ac

输出类型:逻辑门电路

输入电流:5mA

输出电压:7V

封装类型:DIP

针脚数:8

SVHC(高度关注物质):Cobalt dichloride (18-Jun-2010)

传输延时, 低至高:45ns

传输延时, 高至低:45ns

光电耦合器类型:逻辑门电路输出

共模抑制(CMR):10000V/μs

器件数:Single

器件标记:6N137

封装类型:DIP

工作温度范围:-40°C to 85°C

波特率, 比特/秒:10Mbps

输出使能:是

输出电压 :7V

SVHC(高度关注物质)(附加):Bis (2-ethyl(hexyl)phthalate) (DEHP) (18-Jun-2010)

芯片标号:6N137

6N137 和 Lite-On Technology 信息Manufactured by Lite-On Technology, 6N137 is a 逻辑输出光耦.

特性

①转换速率高达10MBit/s;

②摆率高达10kV/us;

③扇出系数为8;

④逻辑电平输出;

⑤集电极开路输出;

电气参数

· 输入电流，低电平：250uA

· 输入电流，高电平：15mA

· 允许低电平电压(输出高)：0.8v

· 允许高电平电压：Vcc

· 电源电压、输出：5.5V

· 扇出(TTL负载)：8个(最多)

· 工作温度范围：-40°C to 85°C

· 典型应用：高速数字开关，马达控制系统和A/D转换等。

规格

产品种类: 高速光耦合器

配置: 1

额定速度: 10 Mbps

正向二极管电压: 1.75 V

反向二极管电压: 5 V

输入二极管电流: 20 mA

功率耗散: 85 mW

工作温度: 85 C

工作温度: - 40 C

封装 / 箱体: DIP-8

封装: Tube

输入类型: AC/DC

绝缘电压: 3750 Vrms

下降时间: 75 ns

上升时间: 75 ns

输出设备: Logic Gate Photo IC

6N137原理及典型用法:

6N137的结构原理如图1所示，信号从脚2和脚3输入，发光二极管发光，经片内光通道传到光敏二极管，反向偏置的光敏管光照后导通，经电流-电压转换后送到与门的一个输入端，与门的另一个输入为使能端，当使能端为高时与门输出高电平，经输出三极管反向后光电隔离器输出低电平。当输入信号电流小于触发阈值或使能端为低时，输出高电平，但这个逻辑高是集电极开路的，可针对接收电路加上拉电阻或电压调整电路。

6N137内部结构图(1张)

简单的原理如图2所示，若以脚2为输入，脚3接地，则真值表如附表所列，这相当于非门的传输，若希望在传输过程中不改变逻辑状态，则从脚3输入，脚2接高电平。

6N137真值表 输入 使能 输出

H H L

L H H

H L H

L L H

隔离器使用方法如图2所示，假设输入端属于模块I，输出端属于模块II。输入端有A、B两种接法，分别得到反相或同相逻辑传输，其中RF为限流电阻。发光二极管正向电流0-250uA，光敏管不导通；发光二极管正向压降1.2-1.7V，正向电流6.5-15mA，光敏管导通。若以B方法连接，TTL电平输入，Vcc为5V时，RF可选500Ω左右。如果不加限流电阻或阻值很小，6N137仍能工作，但发光二极管导通电流很大对Vcc1有较大冲击，尤其是数字波形较陡时，上升、下降沿的频谱很宽，会造成相当大的尖峰脉冲噪声，而通常印刷电路板的分布电感会使地线吸收不了这种噪声，其峰-峰值可达100mV以上，足以使模拟电路产生自激，A/D不能正常工作。所以在可能的情况下，RF应尽量取大。

输出端由模块II供电，Vcc2=4.5-5.5V。在Vcc2（脚8）和地（脚5）之间必须接一个0.1uF高频特性良好的电容，如瓷介质或钽电容，而且应尽量放在脚5和脚8附近。这个电容可以吸收电源线上的纹波，又可以减小光电隔离器接受端开关工作时对电源的冲击。脚7是使能端，当它在0-0.8V时强制输出为高（开路）；当它在2.0V-Vcc2时允许接收端工作，见附表。

脚6是集电极开路输出端，通常加上拉电阻RL。虽然输出低电平时可吸收电路达13mA，但仍应当根据后级输入电路的需要选择阻值。因为电阻太小会使6N137耗电增大，加大对电源的冲击，使旁路电容无法吸收，而干扰整个模块的电源，甚至把尖峰噪声带到地线上。一般可选4.7kΩ，若后级是TTL输入电路，且只有1到2个负载，则用47kΩ或15kΩ也行。CL是输出负载的等效电容，它和RL影响器件的响应时间，当RL=350Ω，CL=15pF时，响应延迟为48-75ns。注意：6N137不应使用太多，因为它的输入电容有60pF，若过多使用会降低高速电路的性能。情况允许时，可考虑把并行传输的数据串行化，由一个光电隔离器传送。

二 6N137应用实例

信号采集系统通常是模拟电路和数字电路的混合体，其中模数变换是不可缺少的。从信号通路来说，AD变换之前是模拟电路，之后是数字电路。模拟电路和AD变换电路决定了系统的信噪比，而这是评价采集系统优劣的关键参数。为了提高信噪比，通常要想办法抑制系统中噪声对模拟和AD电路的干扰。在各种噪声当中，由数字电路产生并串入模拟及AD电路的噪声普遍存在且较难克服。数字电平上下跳变时集成电路耗电发生突变，引起电源产生毛刺，通常对开关电源影响比线性电源大，因为开关电源在开关周期内不能响应电流突变，而仅由电容提供电流的变化部分。一般数字电路越复杂，数据速率越高，累积的电流跳变越强烈，高频分量越丰富。而普通印刷电路的分布电感较大，使地线不能完全吸收逻辑电平跳变产生的电流高频分量，产生电压的毛刺，而这种毛刺进入地线后就不能靠旁路电容吸收了，而且会通过共同的地线或穿过变压器，干扰模拟电路和AD转换器，其幅度可高达几百毫伏，足以使AD工作不正常。

本所研制的机载三通道红外成像扫描仪的数据采集系统，要求信噪比1000，12位量化级别，并行数据传输，数据传输率500KB/s。要达到上述要求，AD能否达到转换是个关键。在未采用光电隔离器的电路中，虽采取了一系列措施，但因各模块间地线相连，数字电路中尖峰噪声影响仍很大，系统信噪比仅达500.故我们采用6N137将模拟电路及AD变换器和数字电路彻底隔离，电路如图3所示。

电源部分由隔离变压器隔离，减少电网中的噪声影响，数字电源和模拟电源不共地，由于模拟电路一般只有±15V，而AD转换器还需要 5V电源，为使数字电路与模拟电路真正隔离， 5V电源由 15V模拟电源经DC-DC变换器得到。模拟电路以及AD转换电路与数字电路的信号联系都通过6N137。逐次比较型AD并行输出12位数据，每一路信号经缓存器后送入6N137的脚3，进行同相逻辑传输至数字电路，输入端限流电阻选用470Ω，输出端上拉电阻选用47kΩ，输出端电源和地间（即6N137的脚8与脚5间）接0.1uF瓷片电容，作为旁路电容以减少对电源的干扰，6N137的使能端接选通信号，使6N137在数据有效时才工作，减少工作电流。模拟电路和AD转换所需的各路控制信号也通过6N137接收，接法同上，在时序设计中要特别注意6N137约有50ns的延时，与未采用光电隔离器的数据采集电路相比，系统信噪比提高了一倍以上，满足了系统设计要求。
