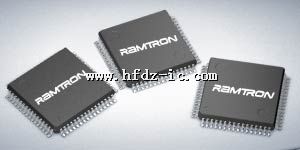

VRS51L3074-40-QG

产品快速浏览

Flash & F-RAM存储容量: 64KB & 8KB F-RAM I/O: 56 封装: MLF-68 工作电压: 3.3V 速度: 40MHz SRAM: 4352B

现有文件

数据手册: VRS51L30xxds

VRS51L3074是一款基于8051的高性能F-RAM增强微控制器，内置全集成阵列外设可以对嵌入式设计应用进行大范围的寻址。

基于一个强大的40-MIPS、单周期的8051微处理器，VRS51L3074存储器子系统包括8KB的F-RAM（高耐用、非易失性存储器），64KB的Flash和4352的SRAM。

支持的外设包括一个基于硬件的具有复杂数学运算处理（DSP）能力的算术单元， 一个用于F-RAM/Flash编程和非插入的调试/在线仿真的USB-JTAG接口，一个内部振荡器和一个看门狗定时器。

与外部器件的通信及对其的控制是通过各种数字外设来实现的，如增强的完全可配置的SPI总线、1个I2C接口、带专用波特率发生器的双UART、8个PWM控制器、3个16位定时器和2个脉冲宽度的计数器模块。

VRS51L3074由3.3V电源供电，在整个工业级的温度范围下可工作，以QFP-64封装实现（查看QFP-44封装的VRS51L3174 ~引脚与工业标准8051微处理器封装兼容）。

特性

• 8051高性能单周期处理器（高达40MIPS操作）
• 8KB非易失性F-RAM(铁电随机存取数据存储器，可在系统/应用中编程)
• 64kB的Flash (程序存储器，可在系统/在应用中编程)
• 4K+256字节的SRAM（4k空间可作为程序或数据存储器）
• USB-JTAG接口可用于F-RAM/Flash编程和非插入的调试/在线仿真

• MULT/DIV/ACCU单元包含桶式移位器

• 56/40个通用I/O口(64/44引脚版本)
• 2个串行UART口/2个波特率发生器（16位）
• 增强型SPI接口（完全可配置字的大小）
• 完全可配置的I2C接口（主机/从机）
• 16个外部中断引脚/端口引脚状态改变时产生中断
• 16位通用定时器/计数器
• 3个定时器捕捉输入
• 2个脉冲宽度计数器模块
• 8个带独立定时器的PWM控制器输出
• PWM可作为通用定时器使用
• 内部振荡器
• 动态系统时钟频率调节
• 节能特性
• 上电复位/掉电检测
• 看门狗定时器
