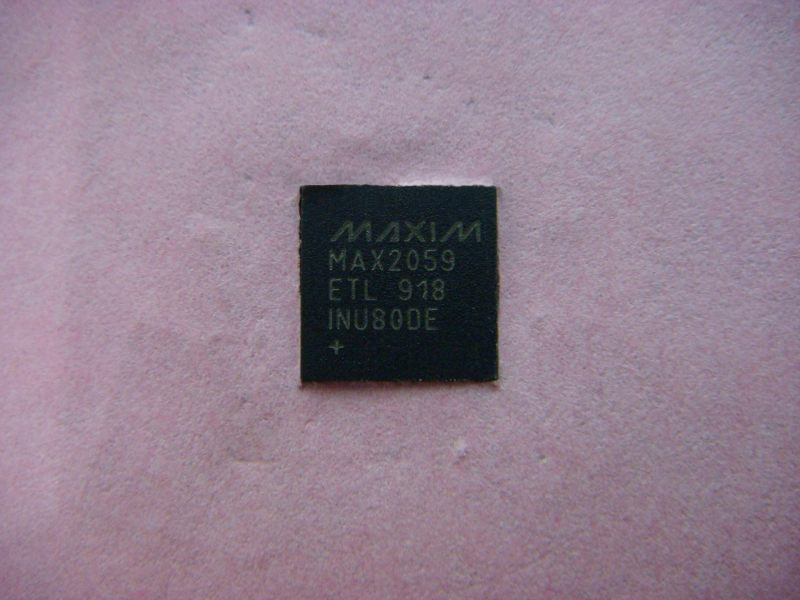

高线性度数字可变增益放大器(DVGA) MAX2059设计为提供56dB总增益范围，输出IP3和输出P1dB分别为+31.8dBm和+18.4dBm。该器件可理想用于各种应用，包括1700MHz至2200MHz DCS、1800/PCS 1900 EDGE、cdma2000®、WCDMA/UMTS和TD-SCDMA基站。MAX2059达到了极高的器件集成度，包括双通道5位数字衰减器、2级驱动放大器、一路环回混频器和一个控制衰减器的串行接口。
MAX2059与700MHz至1200MHz的DVGA MAX2058引脚兼容，对于两种频带共用PCB的应用可以简化设计。
MAX2059提供40引脚、带有裸焊盘的薄型QFN封装。并在-40°C至+85°C工业级温度范围内保证其电气性能。
| 关键特性 |
|
应用/使用 |
- 输出IP3为+31.8dBm (典型值)
- 输出1dB交叉点+18.4dBm (典型值)
- 1700MHz至2200MHz RF频率范围
- 700MHz至1200MHz RF频率范围(MAX2058)
- 小型号增益：10.9dB (典型值)
- 包含双通道5位数字衰减器，可达到56dB总增益范围，增益控制步进为1dB
- 兼容3线制SPI™/MICROWIRE™
- 集成环回混频器用于Tx/Rx自诊断
- +5V单电源工作
- 外部电流设置电阻设置器件功率等级
- 可提供无铅封装
|
|
- 自动测试设备
- 宽带系统
- cdmaOne™与cdma2000®基站发送器和功率放大器
- DCS 1800/PCS 1900 EDGE基站发送器和功率放大器
- 数字与扩频通信系统
- 地面微波链路
- 接收器增益控制
- 发送器增益控制
- WCDMA、TD-SCDMA及其它3G基站发送器与功率放大器
|
|
