什么是iButton?

摘要：本文阐述了系统如何通过其1-Wire®接口与iButton进行通信。还论述了iButton的类型、iButton的坚固性、保证的64位序列号，以及可提供的iButton附件。

iButton的组成

外壳和金属扣环

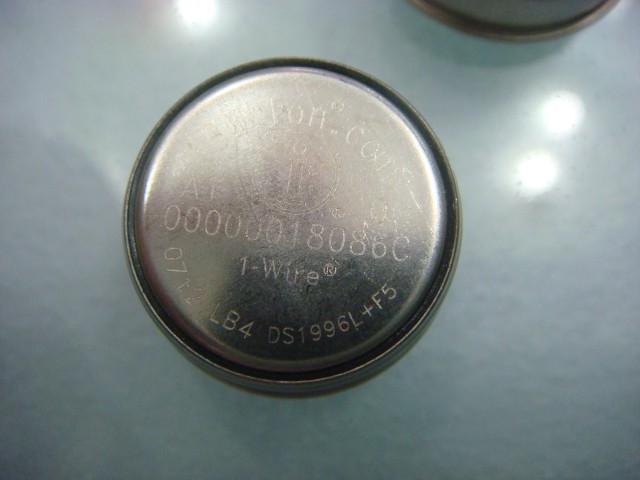

iButton利用其不锈钢‘外壳’作为电子通信接口，每个外壳都具有一个数据触点，称作“盒盖”，以及一个接地触点，称作“盒底”。这些触点都被连接至内部硅片。盒盖是外壳的顶部；盒底则由外壳的边缘和底部组成，包括一个便于按钮附着在其他任何物件的凸缘。这两个触点由聚丙烯扣环隔离。

1-Wire接口

仅将iButton与上述两个接口轻触，就可以通过1-Wire®协议与其进行通信。1-Wire接口具有两种通信速率：标准模式下为16kbps，过驱动模式下为142kbps。

地址

每个iButton外壳内部的芯片都有一个由激光刻入、不可更改的地址。该地址(如2700000095C33108)可作为每个iButton的序列号或者标识。

iButton版本

目前，iButton产品线包含超过20种产品，为基本按钮增加了各种功能。iButton提供如下类型：

点击下面的一个iButton类型可以查看该类型的所有产品。

• 仅有地址(English only)
• 存储器(English only)
• 实时时钟(English only)
• 安全(English only)
• 数据记录器(English only)

如何读写iButton的信息?

iButton和PC机之间的信息传输是通过短暂接触实现的，其传输速度高达142kbps。只需用iButton轻触连接至PC的蓝点接受器或其他iButton探测器即可。用电缆将蓝点接受器连接至PC机空闲端口上的1-Wire适配器。现有的1-Wire适配器支持USB端口， 串行端口以及并行端口。蓝点接受器和1-Wire适配器价格低廉。

iButton还是AutoID和多种便携应用的最终信息载体。所有的掌上电脑和PDA都可以与iButton进行通信。

iButton的坚固耐用性如何？

iButton内的硅晶片限度的受到耐用材料 - 不锈钢的保护。你可以将其扔在地上，踩在脚下，或者随意刮擦。iButton经过磨损测试，具有10年的使用寿命。

实现iButton应用，需要做些什么？

任何iButton应用都是由以下四个基本部分组成的。

• iButton (English only)
• 主机系统：可以是一台PC机、膝上电脑、掌上电脑，或者嵌入式系统。
• 读/写设备，可以向按钮写入信息或从按钮读取信息。可以是上面所提到的蓝点(English only)，笔式探测器(English only)或者掌上设备(English only)。
• 连接iButton和计算机并按所需格式生成所需信息的软件层。从网站上可以多个软件开发工具(SDK)。若要获得SDK的列表以及链接，可参见该页(English only)。我们还提供适合Microsoft平台的1-Wire驱动器(English only)：OneWireViewer (English only)，以及能读/写/使用任何iButton的演示程序。
