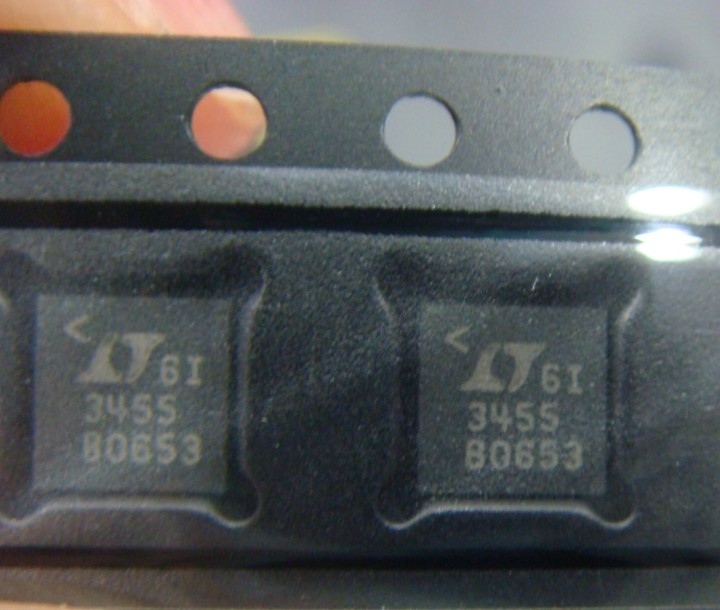

LTC3455/LTC3455-1 - 具有 USB 电源管理器和锂离子电池充电器的双 DC/DC 转换器

描述

LTC^®3455/LTC3455-1 是不同便携式应用的一个完整电源管理解决方案。该器件包含两个同步降压型 DC/DC 转换器、一个 USB 功率控制器、一个全功能锂离子电池充电器、一个热插拨、一个低电池电量指示器以及众多的内部保护功能。LTC3455/LTC3455-1 提供了一款外形小巧和结构简单的解决方案，可从三种不同的电源 (单节锂离子电池、USB 端口和交流适配器) 获取功率。在所有的条件下，从 USB 总线吸收的电流均受到的限制。当接入 USB 电源或交流适配器时，电池充电器被使能，而且器件所需的全部内部功率均取自合适的外部电源。在停机模式中，所有的输出均被放电至地，以提供完全的输出断接。

很多手持装置中，用流行的可重新充电的化学单节锂离子电池提供最长的运行时间。但产品中的多种电源、多电源电压需要效率和在非常有限空间内复杂的电源管理。

　　这些因素驱动手机用高集成度电源管理IC的发展。数码相机、PIA、MP3播放机、GPS接收机和其他单节锂离子应用也需要集成电源管理设计。

　　Linear公司的LTC3455是带USB电源管理器和锂离子电池充电器的双dc-dc转换器，能满足上述的要求。它把从前需要5个或更多芯片实现的几个功能结合在一起，能执行电源选择、电池充电、2级dc-dc变换和热交换控制。此外，它还具有低电池指示器。

不像其他变换器那样，LTC3455可选择和处理来自合适电源的电压。若存在ac适配器，则芯片从适配器获得电源。否则，它从USB端口获得电源，而假若没有连接任何的电源，则IC从电池获得电源。

　　芯片不仅仅选择ac或USB电源。实际上是用这些电源直接给所用器件供电。所选择的输入电源路由到输出，提供1个电源电压并输出到芯片的2个dc-dc变换器和热交换控制器，产生另外的3个电源电压.

LTC3455电源供给不同于已有的在电池和电源管理IC中实现的充电器馈入系统。在这种充电器馈入系统中，外部电源不直接供电负载，而是用适配器或USB端口来充电电池，然后供电给负载。若电池深深地处于放电状态，则负载获得电源将有1个延迟时间。这是因为不可能从电池获得电源，直到电池得到所需的量电荷为止。LTC3455消防了这种延迟，所以在播入ac或USB电源之后，即可立即给手持装置供电。另外，芯片将处理任何不被负载用的可用电源，并用它对电池充电。

　　这两个优点（消除充电延迟时间）同时电池充电和负载供电）延长了电池的有效运行时间。每当ac或USB电源有效时，这种电源管理技术也会增加效率。在这些实例中，消除了不必要的电源变换级（即电池充电）。

　　开发LTC3455的关键技术问题是电源通路控制。从前，系统设计人员必须用分立的FET、运放和其他元件实现这种功能。但是，热插拔问题会引起大的涌入电流，这会导致大的系统问题而困扰设计。LTC3455为提供输入电源的USB和墙适配器提供热插拔保护。它可以独立工作，作为可独立应用的控制器。

它可替代5个或更多电源管理IC片上的其他性能包括的USB电流限制。其引脚可选择包括500mA限制，100mA限制或暂停模式。另外，随着USB电流增加，其充电电流自动降低，以保证USB电流不会超过限值。

　　芯片的一对降压变换器工作在电流模式控制中，而在引脚选择的脉冲模式工作时，效率可高达96%。这些dc-dc变换器工作在固定的1.5MHz开关频率。这使得可用非常小的外部电感器。

　　芯片的电池充电器采用热调整回践来保证以速率对电池充电，而不必担心IC过热。充电器也具有引脚可编程充电电流和充电结束定时器的特性。
